Exemple d'applications

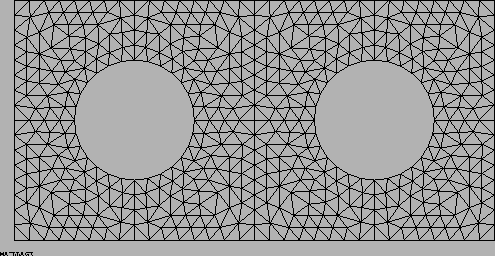

On étudie le comportement thermique d'une plaque traversée par deux tubes. La figure 15.1 montre le domaine maillé avec des éléments finis.



Figure 15.1: Maillage

Ce maillage contient 920 éléments.

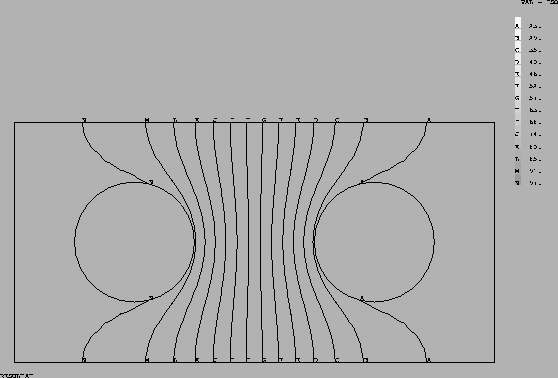

La plaque est isolée de l'extérieur. Dans les tubes circule un fluide à la température de 100 degré C à gauche et de 20 degré C à droite. On a utilisé une condition d'échange convectif sur la paroi des tubes. La figure 15.2 montre les isothermes obtenues par le calcul.



Figure 15.2: Isotherme

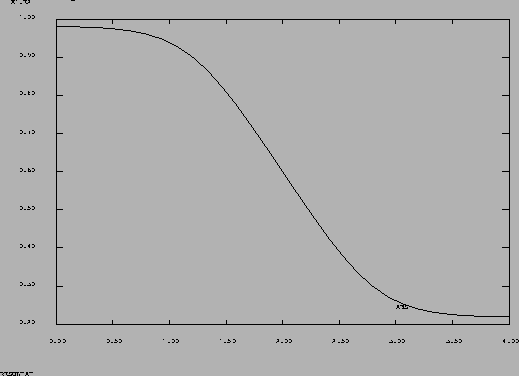

La figure 15.3 montre le profil de la température au dessus du passage des tubes.



Figure 15.3: Variation transverse de la température
